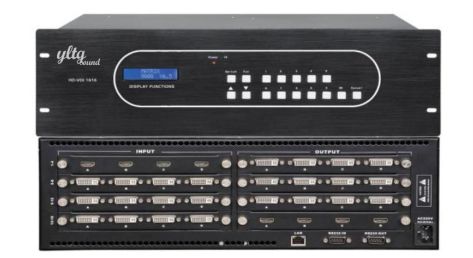

HD-VDI1616 高清无缝混合矩阵
更新日期：2022-03-28 来源： 浏览次数：次
● 功能特点
● 提供不少于2路RS-232接口，支持中控控制。
● 插卡式模块化设计，输入不少于16路，输出不少于16路，分辨率可达4096×2160p60。
● 采用每张卡4个通道的设计，可灵活配置输入输出信号类型，扩展方便，维护便捷。
● 主机可以同时兼容不同的信号，支持HDMI、DVI、VGA、YPbPr、SDI、CVBS、RJ45、Fiber信号接口。
● 具有0秒无缝切换，无黑屏无蓝屏，不存在缓慢的过度过程。
● 内置液晶拼接处理功能，实现大屏幕拼接功能。
● 每通道具有字幕功能，字幕可静止或滚动：字体可调节颜色、大小，字幕内容可通过串口软件随时更改。
● 每个输出通道，可独立调节亮度、对比度、饱和度、锐利度，可对色温进行增益调节及补偿调节。
● 每个输出通道，音频可独立调节音量，提供串口协议，实现第三方设备对它进行音量控制，音量大小可在八示设备显示。
● 可选配内置中控模块，提供APP，支持iphone、ipad、安卓平板及手机无线控制：提供设计平台，用户可对APP软件随意做更改。
● iphone、ipad软件通过苹果公司审核，可从appstore下载，不需越狱。倍频倍线功能，IHDMI及DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入输出都可超过20米距离。
● 数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出。
● 采用国际通用的标准宽电压输入电源，电网电压在100V一250V之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。
● 性能参数
可配置输入板卡
可配置输出板卡
DVI04IN
4路DVI-1、3.5mm接口；支持DVI-D信号；
兼容HDMI、VGA、YPbPr、CVBS信号
DVI04OUT
4路DVI-1、3.5mm接口；支持DVI、HDMI、VGA
HDMI04IN
4路HDMI、CVBS、3.5mm接口
HDMI04OUT
4路HDMI、3.5mm接口
VGA04IN
4路VGA、3.5mm接口；兼容YPbPr信号
VGA04OUT
4路VGA、3.5mm接口
SDI04IN
4路HD-SDI接口（BNC接头）
SDI04OUT
4路HDMI、CVBS、3.5mm接口
矩阵主机
处理器
Contrex 嵌入式ARM
LCD屏
1.8英寸
核心数字交换芯片
电讯级
带宽
5.25Gbps
位时钟抖动
＜1.5Tbit
位上升时间
＜0.3Tbit（20%-80%）
位下降时间
＜0.3Tbit（20%-80%）
最大传输延时
5nS（±1nS）
切换速度
200ns（最长时间）
网络接口
1路（选配，支持APP控制）
RS-232串口
2路（支持设备级联控制）
