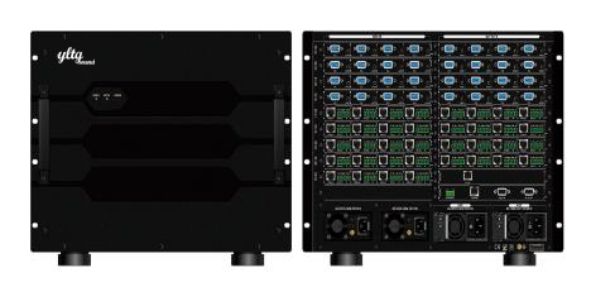

CH-AT3636 36进36出高清混合矩阵
更新日期：2022-03-28 来源： 浏览次数：次
● 产品概述
CH-AT系列混合拼接矩阵是一款配置灵活的拼接与无缝切换矩阵。此系列矩阵采用高性能的硬件设计，完美支持各类高清数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教 学、智能交通管理中心、指挥控制中心等场所。
● 产品特点
● 全数字化切换，每种无缝输出卡都能实现真正实时的无缝切换；
● 每种拼接输出卡都能实现视频拼接功能，图像视窗在全屏范围内可以任意缩放、叠加、漫游；
● 预览卡能实现视频预览并切换功能；
● HDMI数字音频与模拟音频选择输入，HDMI数字音频与模拟音频同时输出；
● 支持EDID读取，PC软件控制切换与EDID管理；
● HDBaseT输入输出信号支持内嵌的(或本地端的)双向RS-232和双向IR信号，并可选择随视频信号切换，或分离切换模式，并支持POC对外供电(CH-AT3636及以上矩阵支持POC)。和SIP协议，实现安防监控以及视频会议画面的解码显示。配合IP解码卡，可实现将不同应用的音视频流通过网络化传输，实现分布式操作，互联互通。
● 控制方式灵活，具有红外遥控，RS485，RS-232通讯接口和网络端口，并且可以通过远端 的HDBaseT的串口控制，方便用户与各种远端控制设备配合使用；
● 支持固件在线升级；
● 支持字符叠加；
● 支持最大分辨率达到4Kx2K；
● 支持智能控制矩阵风扇的运行；
● SDI输入卡带有环出功能；
● CH-AT3636以上矩阵带有冗余电源设计；
● 插卡式结构设计，可灵活配置输入输出信号类型及信号通道数；
● 支持DVI 1.0协议，符合HDCP1.3标准，兼容HDMI 1.4a；
● 支持热插拔，支持音视频信号一起切换。
● 性能参数
参数名称
CH-AT3636
接 口
可配置输入卡量/输入路数
9/36
可配置输出卡量/输出路数
9/36
支持输入插卡
CHIN-DVI;CHIN-CAT5;CHIN-SDI;CHIN-HDMI;CHIN-VGA;CHIN-FIBER;CHIN-IP
支持无缝输出插卡
CHOUT-DVI;CHOUT-CAT5;CHOUT-SDI;CHOUT-HDMI;CHOUT-VGA;CHOUT-FIBER;CHOUT-UHD-HDMI;CHIN-IP
支持拼接输出插卡
CHOUT-STDVI4;CHOUT-STDVI2;CHOUT-STCAT4;CHOUT-STCAT2;CHOUT-STFB4;CHOUT-STFB2
接口带宽
13.5Gbps
串口控制
串行控制接口
RS-232，9针母D型接口与9针公D型接口
波特率与协议
波特率：9600，数据位：8位，停止位：1，无奇偶校验位
串行控制口结构
9针母D型接口：2=TX，3=RX，5=GND；9针公D型接口：3=TX，2=RX，5=GND
控制接口
键盘控制接口
4位3.8mm凤凰接口
使用方式
与扩展键盘CH-CT配套使用
键盘控制口结构
+5V=DC5V，+=DATA，-=DATA-，GND=信号地
控制以太网
以太网控制接口
RJ-45母接口
以太网控制协议
TCP/IP
以太网控制速率
自适应10M/100M，全双工或半双工
规 格
电源
100VAC-240VAC，50/60Hz，国际自适应电源
工作温度
0℃-50℃
工作湿度
20%-70%
空载功耗（不含板卡）
30W
平均故障间隔时间
30000小时

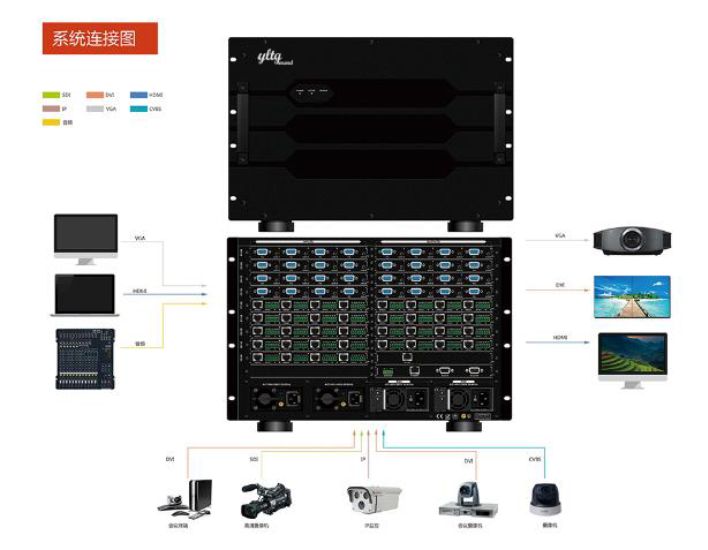

● 系统连接图
