TVF系列 LED小间距产品
更新日期：2020-07-31 来源： 浏览次数：次

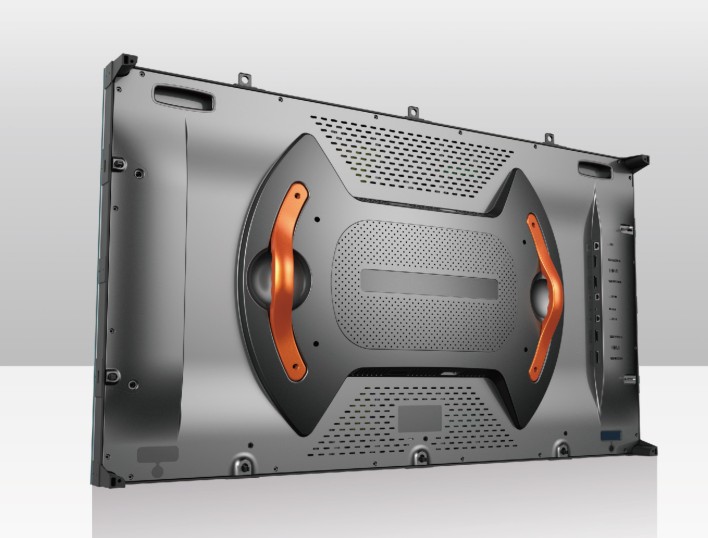

TVF系列 LED小间距产品
◆ 箱体模组具有前拆机构，前拆装方便简单；
◆ 箱体采用铝镁合金底壳设计，更好的保证了模组的平整度和更佳的散热效果；
◆ 箱体电源和信号接插件采用连接机构，箱体外无接插件和连线；
◆ 消除残影电路设计，消除了屏体黑屏或文字显示时残影对显示效果的影响；
◆ 现场更换模组系统自动读取模组中的校正数据，无需人员作数据更新操作；
◆ 稳定可靠：可具备双信号冗余备份技术，关键场所实现永不黑屏；
◆ 采用带PFC功能的开关电源，降低了屏体电源谐波对供电系统造成的干扰；
◆ 具有单点亮度、色度校正功能，校正数据存储在单元模组，解决现场更换模组造成的亮度不一致的问题；
◆ 箱体及后盖为压铸镁铝合金材质；
◆ 箱体间设计有亮暗线调节功能机构；
◆ 箱体底部有防磕灯结构设计。
产品参数：
型号
TVF009
TVF012
TVF015
TVF018
模组组成
像素结构
表贴三合一
表贴三合一
表贴三合一
表贴三合一
像素间距（mm）
0.945
1.26
1.575
1.89
模组分辨率（WxH）
320x180
256x144
192x108
160x90
模组尺寸（mm）（WxH）
302.4x170.1
302.4x170.1
302.4x170.1
302.4x170.1
模组重量（Kg）
0.52
0.52
0.52
0.52
单元组成
单元模组组成（WxH）
2X2
2X2
2X2
2X2
单元分辨率（WxH）
640X360
480X270
384X216
320X180
模组尺寸（mm）（WxH）
640.8X340.2X72.5
640.8X340.2X72.5
640.8X340.2X72.5
640.8X340.2X72.5
单元面积（m²）
0.2058
0.2058
0.2058
0.2058
常规重量（kg/m²)
36
36
36
36
像素密度（点/m²）
1119789
629882
403124
279947
箱体平整度（kg/m²)
≤0.5
≤0.5
≤0.5
≤0.5
光学参数
单点亮度校正
有
有
有
有
单点颜色校正
有
有
有
有
白平衡亮度（nits）
600~800
600~800
600~800
600~800
色温（K）
3000~10000可调
3000~10000可调
3000~10000可调
3000~10000可调
水平视觉（°)
160
160
160
160
垂直视觉（°)
140
140
140
140
发光点中心偏差
＜3%
＜3%
＜3%
＜3%
亮度均匀性
≥97%
≥97%
≥97%
≥97%
色度均匀性
±0.003Cx,Cy之内
±0.003Cx,Cy之内
±0.003Cx,Cy之内
±0.003Cx,Cy之内
对比度
7000:1
7000:1
7000:1
7000:1
电气参数
峰值功耗（W/m²）
650
620
600
600
平均功耗（W/m²）
217
208
200
200
供电要求
AC100~240V（50/60Hz）
AC100~240V（50/60Hz）
AC100~240V（50/60Hz）
AC100~240V（50/60Hz）
处理性能
驱动方式
恒流驱动
恒流驱动
恒流驱动
恒流驱动
换帧频率（Hz）
50&60
50&60
50&60
50&60
刷新率（Hz）
3000
3000
3000
3000
